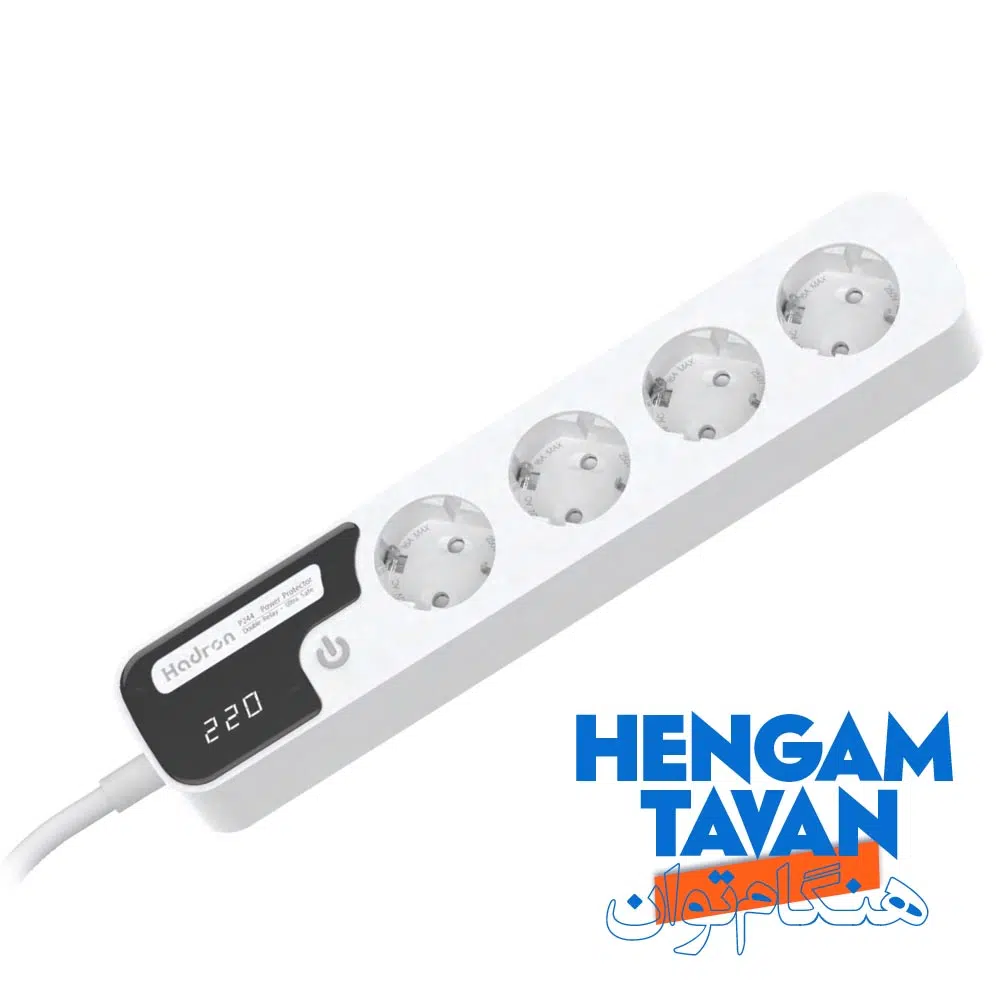

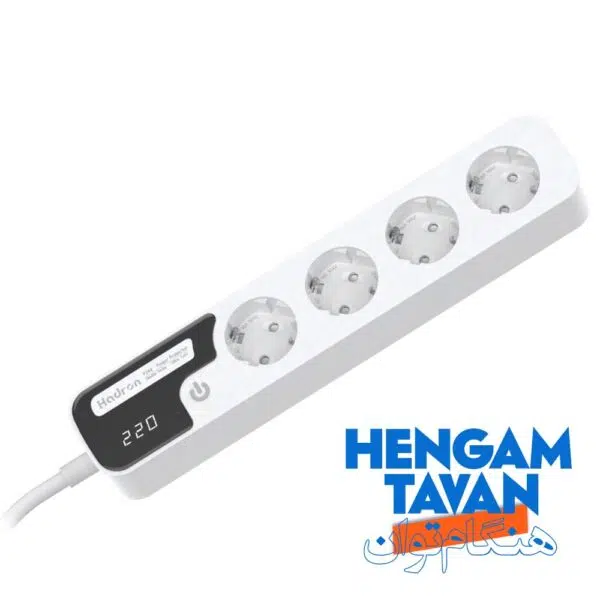

چندراهی و محافظ هارمونیک هادرون مدل P244
چندراهی و محافظ هارمونیک مدل P244 یک محافظ برق چندگانه دارای 4 پریز دارای اتصال ارت و قفل محافظ کودک و امکان انتقال جریان 16 آمپر می باشد.این محصول دارای پنل نمایشگر جهت قرائت و تنظیمات دستگاه است. این چندراهی ضمن اندازه گیری ولتاژ و فرکانس برای اولین بار امکان اندازه گیری و حافظت از هازمونیک های مضرر برق را برای مصارف منازل و ادارات را فراهم آورده. همچنین P244 مجهز به پردازنده 32 بیتی ARM است که با دقت بسیار بالا، عمل کیفیت‌سنجی را انجام می‌دهد. قابلیت وصل و قطع در نقطه صفر توسط 2 عدد رله از دیگر ویژگی منحصر به فرد این محصول میباشد.
اطلاعات محصول
مشخصات فنی
| مدل | P244 |
| چیدمان خروجی | 4 پریز اروپایی + ارت |
| توان نامی | 3920W MAX |
| جریان خروجی نامی | 16A |
| بازه ورودی | 0-305VAC(400V Trans)/0-100HZ |
| بازه حفاظتی | 170V-250VAC/50-60HZ |
| سرعت پاسخ‌دهی | <50ms/ZVS Switching |
| کابل برق | 1.8meters/3×1.5mm/EU Plug |
| ایمنی | قفل محافظ کودک / ترمینال اتصال ارت |
| توان مصرفی | 0.6W (Typical @220V 50Hz) |
| سیستم‌های حفاظتی | Start/Fault Delay, THDv Limit, Over/Under Voltage Protection, Frequency Limit, ZVS Double Switch Line Shutter, Over Temperature Detection |
| اندازه‌گیری‌ها | Vrms, Frequency, THDv, Temperature |
| قطع‌کننده جریان | قطع هم‌زمان هر دو خط برق (فاز و نول) |
| حفاظت سوئیچ‌زنی | ZVS (اتصال و قطع در نقطه صفر) |
| برنامه‌های محافظتی | P1: Ultra Stable, Low Sensitive / P2: Stable, High Delay times / P3 (Default): Fast Reaction / P4: Ultra Sensitive |
| جنس پلاستیک | PC UL94V1 Flame-Retardant |
| جنس اتصالات | آلیاژ مس |
| شماره IP | IP20 |
| ارتفاع کاری | <2000m |
| شرایط کاری | (indoor usage) 20-°C~+40°C / 0~85% RH |
| رنگ | سفید/مشکی |
| ابعاد بدنه | 41x58x300 (mm) |
| وزن | خالص: 50g±535 پکیج:0.7Kg |
چندراهی و محافظ هارمونیک برق هادرون مدل P244
محصول P244 چندراهی برق و محافظ هارمونیک دو رله هادرون، دستگاهی به منظور محافظت از لوازم و تجهیزات الکتریکی در برابر شرایط نامطلوب برق شهری است که از لوازم برقی در برابر افزایش ناگهانی هارمونیک‌های مخرب، تغییرات ولتاژ و نوسانات فرکانس محافظت می‌کند. نمایشگر این محصول، امکان نظارت بر عملکرد دستگاه و همچنین مشاهده پارامترهای الکتریکی اندازه‌گیری شده از برق ورودی را فراهم می‌آورد. این دستگاه دارای چند برنامه محافظتیِ پیش‌فرض برای کاربردهای متفاوت است. کاربر می‌تواند متناسب با شرایط استفاده، اقدام به انتخاب برنامه مورد نیاز نماید.
حفاظت در برابر هارمونیک‌های مخرب
در فرآیند پایش برق شهری، علاوه بر پارامترهایی مانند ولتاژ و فرکانس، عامل مخاطره‌آمیز و کمتر شناخته شده‌ای با عنوان «اعوجاج هارمونیک کل» یا THD وجود دارد. سطوح بالای THD، به صورت بالقوه، می‌تواند باعث آسیب جدی و یا اختلال در عملکرد وسایل برقی شود. با این حال، اندازه‌گیری این مؤلفه به پردازنده‌ای قدرتمند نیاز دارد تا محاسبات دقیق ریاضی و پردازش اطلاعات را به صورت هم‌زمان انجام دهد.
هارمونیک برق چیست؟
قطع جریان با دو رله
این دستگاه که مجهز به دو عدد رله قدرتمند جهت قطع و وصل جریان برق میباشد، علاوه بر «قدرت قطع» بالاتر از استاندارد محافظ‌های معمولی، با قطع هم‌زمان مسیر فاز و نول، احتمال خطراتی مانند برق گرفتی یا ایجاد حریق را به حداقل می‌رساند.
1
پردازنده 32 بیتی ARM / قلب پردازشی محافظ هارمونیک هادرون
اندازه گیری سطوح هارمونیک برق و محاسبه اعوجاج هارمونیک کل ولتاژ، علاوه بر مدار دقیق جهت اندازه گیری سطح ولتاژ، به یک پردازنده قدرتمند نیاز دارد تا محاسبات ریاضی سنگینی روی داده های جمع آوری شده انجام دهد. این پردازش شامل محاسبات برداری، تبدیل فوریه و محاسبات ماتریسی میباشد که باید به صورت Real time و بدون تاخیر زمانی انجام شود تا امکان محافظت از لوازم برقی ایجاد شود. این محسبات نیازمند یک پردازنده قدرتمند جهت انجام پردازش سیگنال یا DSP می باشد. در محافظ هارمونیک هادرون از یکی از جدید ترین معماری های صنعتی ARM استفاده شده که ضمن مصرف برق بسیار کم، قدرت پردازشی بالایی دارد.
اتصال در نقطه صفر : تکنولوژی حفاظتی هادرون
سوئیچ‌زنی در در ولتاژ صفر یا به اختصار ZVS یک تکنیک هوشمندانه است که در منابع تغذیه سوئیچنگ پرقدرت استفاده می‌شود.
شرکت هادرون توان به صورت اختصاصی نسخه جدیدی از این تکنیک را برای رله‌های مکانیکی توسعه داده است که با پیش‌بینی تاخیر سوئیچ‌زنی مکانیکی، لحظه قطع و وصل جریان برق را در نقطه صفر ولتاژ سینوسی سازماندهی می‌نماید. برخی از مزایای این روش سوئیچ‌زنی :
1. کاهش یا از بین رفتن کامل جرقه سر پلاتین‌های رله
2. افزایش طول عمر رله‌ها
3. افزایش قدرت وصل/قدرت قطع در شرایط اکستریم مانند اتصال کوتاه یا افزایش ولتاژ
4. کاهش نرخ آسیب به وسیله الکترونیکی هنگام وصل یا قطع برق به جهت کاهش Inrush Current
5. کاهش انتشار نویز حاصل از اتصال/قطع جریان در شبکه برق و محیط اطراف
کابل مسی خالص با مقطع 3 در 1.5 میلیمتر
کابل برق یکی از اساسی ترین اجزای هر چندراهی برق سیار، سیم رابط و محافظ برق می باشد. از آنجا که بسیاری از لوازم برقی منزل و ادارات مصرف برق بالایی دارند، توجه به این نکته الزامی است که مقطع سیم چندراهی سیار اکیدا میبایست از کابلی به اندازه کافی قوی، جهت تامین جریان کافی برای تمام مصرف کننده های متصل به چندراهی برخوردار باشد.
– به عنوان مثال لوازم برقی همچون ماشین لباسشویی، ماشین طرف شویی، انواع لوازم گرمایشی، اتو برقی، اجاق برقی، انواع سشوار و برخی از لوازم آرایشی، انواع فر و ماکرو فر برقی، کولرهای گازی سیار، توستر، قهوه ساز یا چای ساز برقی، انواع خشک کن و .. به راحتی به جریانی تا 16 آمپر برای عملکرد صحیح خود نیاز دارند. طبق جداول استاندارد های جهانی، کابل مناسب برای جریان 16 امپر می بایست از سیم مسی استاندارد با ضخامت 1.5 میلیمتر ساخته شود تا در گذر زمان دچار اسیب نشده و ریسک های ایمنی بجود نیاید. خواهشمند است به این نکته توجه نمایید که در بسیاری از مواقع بیش از یک وسیله برقی به چندراهی وصل خواهد شد. از این رو اکیدا توصیه می شود جهت حفظ ایمنی و جلوگیری از خطرات ناشی از ضعف کابل چندراهی، برای مصارف قید شده از چند راهی 16 آمپر با ضخامت سیم استاندارد استفاده نمایید.
